Page 41 - Revista Fundição & Matérias-Primas
P. 41

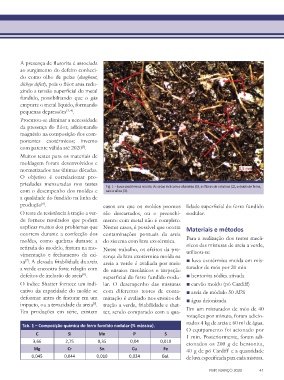

A presença de flurorita é associada
          ao surgimento do defeito conheci-
          do  como  olho  de  peixe  (doughnut,
          disheye defect), pois o flúor atua redu-
          zindo a tensão superficial do metal
          fundido,  possibilitando que  o gás
          empurre o metal líquido, formando
          pequenas depressões [3, 4] .
          Procurou-se eliminar a necessidade
          da presença do flúor, adicionando
          magnésio na composição dos com-
          ponentes  exotérmicos;  invento
          com patente válida até 2020 .
                                   [5]
          Muitos testes para os materiais de
          moldagem foram desenvolvidos e
          normatizados nas últimas décadas.
          O objetivo é correlacionar pro-
          priedades mensuradas nos testes    Fig. 1 – Luva exotérmica moída. As setas indicam o alumínio (1), as fibras de celulose (2), o óxido de ferro,
          com o desempenho dos moldes e      sais e sílica (3).
          a qualidade do fundido na linha de
          produção .                        casos  em que os moldes  prontos  lidade superficial do ferro fundido
                  [6]
          O teste de resistência à tração a ver-  são descartados,  ou o preenchi- nodular.
          de fornece  resultados que  podem  mento com metal não é completo.
          explicar muitos dos problemas que  Nestes casos, é possível que ocorra   Materiais e métodos
          ocorrem durante a confecção dos  contaminações  pontuais da areia
          moldes,  como quebras  durante  a  do sistema com luva exotérmica.   Para a realização dos testes mecâ-
          retirada do modelo, fratura na mo-  Neste trabalho, os efeitos da pre-  nicos das misturas de areia a verde,
          vimentação  e  fechamento da cai-  sença da luva exotérmica moída na   utilizou-se:
          xa . A elevada friabilidade da areia   areia a verde é avaliada por meio   ■ luva exotérmica moída em mis-
            [7]
          a verde encontra forte relação com   de ensaios mecânicos e inspeção   turador de mós por 20 min
          defeitos de inclusão de areia .   superficial do ferro fundido nodu-  ■ bentonita sódica ativada
                                   [8]
          O índice Shatter fornece um indi-  lar. O desempenho  das misturas  ■ carvão moído (pó Cardiff)
          cativo da capacidade do molde se  com diferentes teores de conta-    ■ areia de módulo 50 AFS
          deformar antes de fraturar em um  minação é avaliado nos ensaios de   ■ água deionizada
          impacto, ou a tenacidade da areia .  tração a verde, friabilidade e shat-
                                        [6]
          Em  produções  em  série,  existem  ter, sendo comparado com a qua-  Em um misturador de mós de 40
                                                                               rotações por minuto, foram adicio-
                                                                               nados 4 kg de areia e 60 ml de água.
          Tab. 1 – Composição química do ferro fundido nodular (% mássica).
                                                                               O equipamento foi acionado por
                C             Si          Mn             P            S        1 min. Posteriormente, foram adi-
               3,66         2,75          0,35          0,04        0,010      cionados os 200 g de bentonita,
               Mg            Cr            Sn           Cu            Fe       40 g de pó Cardiff e a quantidade
              0,045         0,044         0,010        0,034         Bal.      de luva especificada para cada mistura.


                                                                                         FMP, MARÇO 2020      41
   36   37   38   39   40   41   42   43   44   45   46
