Page 39 - Revista Fundição & Matérias-Primas

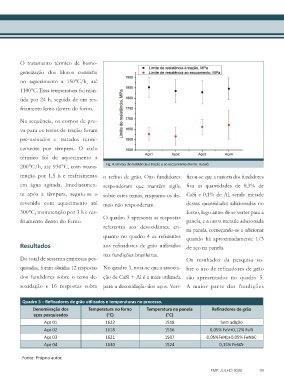

O tratamento térmico de homo-
geneização dos blocos consistiu
no aquecimento a 150°C/h, até

1100°C. Essa temperatura foi man-
tida por 24 h, seguida de um res-
friamento lento dentro do forno.

Na sequência, os corpos de pro-
va para os testes de tração foram
pré-usinados e tratados termi-

camente por têmpera. O ciclo
térmico foi de aquecimento a
200°C/h, até 930°C, com manu- Fig. 4. Limites de resistência à tração e ao escoamento (Fonte: Autor).

tenção por 1,5 h e resfriamento o refino de grão. Oito fundidores ficou-se que a maioria dos fundidores
em água agitada. Imediatamen- responderam que mantêm sigilo fixa as quantidades de 0,3% de

te após a têmpera, seguiu-se o sobre estes temas, enquanto os de- CaSi e 0,1% de Al, sendo metade
revenido com aquecimento até mais não responderam. destas quantidades adicionadas no
300°C, manutenção por 3 h e res- forno, logo antes de se verter para a
O quadro 3 apresenta as respostas
friamento dento do forno. panela, e a outra metade adicionada
referentes aos desoxidantes, en-
na panela, começando-se a adicionar
quanto no quadro 4 as referentes quando há aproximadamente 1/3
Resultados aos refinadores de grão utilizados de aço na panela.

nas fundições brasileiras.
Do total de sessenta empresas pes- Os resultados da pesquisa so-
quisadas, foram obtidas 12 respostas No quadro 3, nota-se que a associa- bre o uso de refinadores de grão
dos fundidores sobre o tema de- ção de CaSi + Al é a mais utilizada são apresentados no quadro 5.

soxidação e 16 respostas sobre para a desoxidação dos aços. Veri- A maior parte das fundições

Quadro 5 – Refinadores de grão utilizados e temperaturas no processo.
Denominação dos Temperatura no forno Temperatura na panela Refinadores de grão
aços pesquisados (°C) (°C)
Aço 01 1622 1518 Sem adição
Aço 02 1618 1516 0,05% FeV+0,12% FeTi
Aço 03 1621 1507 0,05%FeNb+0,05% FeNbC
Aço 04 1630 1524 0,15% FeSiZr

Fonte: Próprio autor.

FMP, JULHO 2020 39
