Page 39 - Revista Fundição & Matérias-Primas

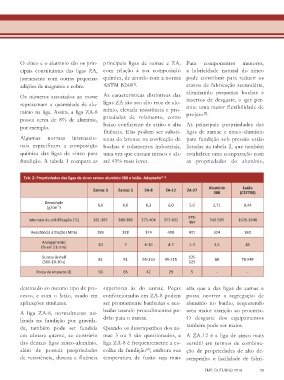

O zinco e o alumínio são os prin- principais ligas de zamac e ZA, Para componentes menores,
cipais constituintes das ligas ZA, com relação à sua composição a lubricidade natural do zinco
juntamente com outras pequenas química, de acordo com a norma pode contribuir para reduzir os
[1]
adições de magnésio e cobre. ASTM B240 . custos de fabricação secundária,
Os números associados ao nome As características distintivas das eliminando pequenas buchas e
insertos de desgaste, o que per-
representam a quantidade de alu- ligas ZA são seu alto teor de alu- mite uma maior flexibilidade de
mínio na liga. Assim, a liga ZA-8 mínio, elevada resistência e pro- projeto .
[2]
possui cerca de 8% de alumínio, priedades de rolamento, como
por exemplo. baixo coeficiente de atrito e alta As principais propriedades das
fluência. Elas podem ser substi- ligas de zamac e zinco-alumínio
Algumas normas internacio- tutas do bronze na confecção de para fundição sob pressão estão
nais especificam a composição buchas e rolamentos industriais, listadas na tabela 2, que também
química das ligas de zinco para uma vez que custam menos e são estabelece uma comparação com
fundição. A tabela 1 compara as até 43% mais leves. as propriedades do alumínio,

Tab. 2: Propriedades das ligas de zinco versus alumínio 380 e latão. Adaptado [3, 4] .
Alumínio Latão
Zamac 3 Zamac 5 ZA-8 ZA-12 ZA-27
380 (C37700)
Densidade 6,6 6,6 6,3 6,0 5,0 2,71 8,44
(g/cm )
-3
375-
Intervalo de solidificação (°C) 381-387 380-386 375-404 377-432 540-595 1626-1640
484
Resistência à tração (MPa) 283 328 374 400 421 324 360
Alongamento
(% em 51 mm) 10 7 6-10 4-7 1-3 3,5 45
Dureza Brinell 82 91 95-110 95-115 105- 80 78 HRF
(500-10-30 s) 125
Força de impacto (J) 58 65 42 29 5 - -

destinado ao mesmo tipo de pro- superiores às do zamac. Peças alta que a das ligas de zamac e
cesso, e com o latão, usado em confeccionadas em ZA-8 podem possa ocorrer a segregação de
aplicações similares. ser prontamente banhadas e aca- alumínio no banho, requerendo

A liga ZA-8, normalmente uti- badas usando procedimentos pa- uma maior atenção ao processo.
lizada na fundição por gravida- drão para o zamac. O desgaste dos equipamentos
de, também pode ser fundida Quando os desempenhos dos za- também pode ser maior.
em câmara quente, ao contrário mac 3 ou 5 são questionados, a A ZA-12 é a liga de zinco mais
das demais ligas zinco-alumínio, liga ZA-8 é frequentemente a es- versátil em termos de combina-
além de possuir propriedades colha da fundição , embora sua ção de propriedades de alto de-
[4]
de resistência, dureza e fluência temperatura de fusão seja mais sempenho e facilidade de fabri-

FMP, OUTUBRO 2018 39
