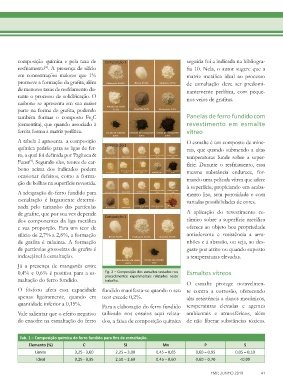

Page 41 - Revista Fundição & Matérias-Primas

CADERNO TÉCNICO
CADERNO TÉCNICO

composição química e pela taxa de Composição 1 seguida foi a indicada na bibliogra-
resfriamento . A presença de silício fia 10. Nela, o autor sugere que a
[2]
em concentrações maiores que 1% matriz metálica ideal ao processo
promove a formação da grafita, além de esmaltação deve ser predomi-
de menores taxas de resfriamento du- nantemente perlítica, com peque-
rante o processo de solidificação. O nos veios de grafitas.
carbono se apresenta em sua maior
parte na forma de grafita, podendo
também formar o composto Fe C Panelas de ferro fundido com
3
(cementita), que quando associado à revestimento em esmalte
ferrita forma a matriz perlítica. vítreo

A tabela 1 apresenta a composição O esmalte é um composto de mine-
química padrão para as ligas de fer- Composição 2 rais, que quando submetido a altas
ro, a qual foi definida por Pagliuca & temperaturas funde sobre a super-
Faust . Segundo eles, teores de car- fície. Durante o resfriamento, essa
[9]
bono acima dos indicados podem mesma substância endurece, for-
ocasionar defeitos, como a forma- mando uma película vítrea que adere
ção de bolhas na superfície revestida.
à superfície, propiciando um acaba-
A adequação do ferro fundido para mento liso, sem porosidade e com
esmaltação é largamente determi- variadas possibilidades de cores.
nada pelo tamanho das partículas
de grafite, que por sua vez depende Composição 3 A aplicação do revestimento ce-
dos componentes da liga metálica râmico sobre a superfície metálica
e sua proporção. Para um teor de oferece ao objeto boa propriedade
silício de 2,7% a 2,8%, a formação antiaderente e resistência a arra-
de grafita é máxima. A formação nhões e à abrasão, ou seja, ao des-
de partículas grosseiras de grafite é gaste por atrito ou quando exposto
indesejável à esmaltação. a temperaturas elevadas.

Já a presença de manganês entre
0,4% e 0,6% é positiva para a es- Fig. 2 – Composição dos esmaltes testados nos Esmaltes vítreos
maltação do ferro fundido. procedimentos experimentais relatados neste
trabalho.
O esmalte protege notavelmen-
O fósforo afeta essa capacidade fundido manifesta-se quando o seu te contra a corrosão, oferecendo
apenas ligeiramente, quando em teor excede 0,2%. alta resistência a danos mecânicos,
quantidade inferior a 0,15%. Para a elaboração do ferro fundido temperaturas elevadas e agentes

Vale salientar que o efeito negativo utilizado nos ensaios aqui relata- ambientais e atmosféricos, além
do enxofre na esmaltação do ferro dos, a faixa de composição química de não liberar substâncias tóxicas.

Tab. 1 – Composição química do ferro fundido para fins de esmaltação.
Elemento (%) C Si Mn P S
Limite 3,25 - 3,60 2,25 – 3,00 0,45 – 0,65 0,60 – 0,95 0,05 – 0,10
Ideal 3,25 - 3,35 2,50 – 2,60 0,45 – 0,60 0,60 – 0,70 <0,09

FMP, JUNHO 2019 41
