Page 46 - Revista Fundição & Matérias-Primas

CADERNO TÉCNICODERNO TÉCNICO
CA

(canais) adicionados para
cada amostragem
■ total em massa e em reais
de correções realizadas de
silício e carbono

■ total em massa e em reais
das perdas metálicas entre
o metal carregado versus
vazado

■ valor em reais da venda
dos cavacos

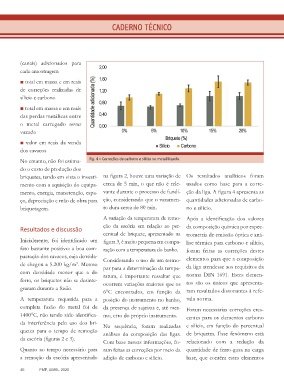

No entanto, não foi estima- Fig. 4 – Correções de carbono e silício no metal líquido.
do o custo de produção dos
briquetes, tendo em vista o investi- na figura 2, houve uma variação de Os resultados analíticos foram
mento com a aquisição do equipa- cerca de 5 min, o que não é rele- usados como base para a corre-
mento, energia, manutenção, espa- vante durante o processo de fundi- ção da liga. A figura 4 apresenta as
ço, depreciação e mão de obra para ção, considerando que o vazamen- quantidades adicionadas de carbo-
briquetagem. to dura cerca de 80 min. no e silício.

A variação da temperatura de remo- Após a identificação dos valores
ção da escória em relação ao per- da composição química por espec-
Resultados e discussão
centual de briquete, apresentado na trometria de emissão óptica e aná-
Inicialmente, foi identificado um figura 3, é muito pequena em compa- lise térmica para carbono e silício,
fato bastante positivo: a boa com- ração com a temperatura do banho. foram feitas as correções destes
pactação dos cavacos, cuja densida- Considerando o uso de um termo- elementos para que a composição
de chegou a 5.200 kg/m . Mesmo par para a determinação da tempe- da liga atendesse aos requisitos da
3
com densidade menor que a do ratura, é importante ressaltar que norma DIN 1691. Estes elemen-
ferro, os briquetes não se desinte- ocorrem variações maiores que os tos são os únicos que apresenta-
graram durante a fusão.
6°C encontrados, em função da ram resultados dissonantes à refe-
A temperatura requerida para a posição do instrumento no banho, rida norma.
completa fusão do metal foi de da presença de sujeiras e, até mes- Foram necessárias correções cres-
1400°C, não tendo sido identifica- mo, erro do próprio instrumento. centes para os elementos carbono
da interferência pelo uso dos bri- Na sequência, foram realizadas e silício, em função do percentual
quetes para o tempo de remoção análises da composição das ligas. de briquetes. Esse fenômeno está
da escória (figuras 2 e 3).
Com base nessas informações, fo- relacionado com a redução da
Quanto ao tempo necessário para ram feitas as correções por meio da quantidade de ferro-gusa na carga
a remoção da escória apresentado adição de carbono e silício. base, que contém estes elementos

46 FMP, ABRIL 2020
