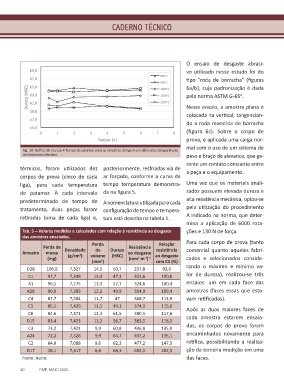

Page 40 - Revista Fundição & Matérias-Primas

CA
CADERNO TÉCNICODERNO TÉCNICO

O ensaio de desgaste abrasi-
vo utilizado nesse estudo foi do
tipo “roda de borracha” (figuras
6a/b), cuja padronização é dada
pela norma ASTM G-65 .
2
Nesse ensaio, a amostra plana é
colocada na vertical, tangencian-
do a roda revestida de borracha
(figura 6c). Sobre o corpo de

prova, é aplicada uma carga nor-
mal com o uso de um sistema de
Fig. 10: Gráfico de Dureza X Tempo de patamar para as amostras da liga A em diferentes temperaturas
de tratamento térmico. peso e braço de alavanca, que ga-
rante um contato constante entre
térmicos, foram utilizados dez posteriormente, resfriadas via de a peça e o equipamento.
corpos de prova (cinco de cada ar forçado, conforme a curva de
liga), para cada temperatura tempo temperatura demonstra- Uma vez que os materiais anali-
de patamar. À cada intervalo da na figura 5. sados possuem elevada dureza e

predeterminado de tempo de A nomenclatura utilizada para cada alta resistência mecânica, optou-se
tratamento, duas peças foram configuração de tempo e tempera- pela utilização do procedimento
retiradas (uma de cada liga) e, tura está descrita na tabela 1. A indicado na norma, que deter-
mina a aplicação de 6000 rota-

Tab. 5 – Valores medidos e calculados com relação à resistência ao desgaste ções e 130 N de força.
das amostras ensaiadas.
Perda Relação Para cada corpo de prova (tanto
Perda de Resistência
de
resistência
Amostra massa Densidade volume Dureza ao desgaste ao desgaste comercial quanto aqueles fabri-
(HRC)
(g/cm )
3
-1 -1
3
(mg) (mm .m ) cados e selecionados conside-
(mm ) com C1 (%)
3
D28 106,0 7,327 14,5 50,7 297,8 92,0 rando o máximo e mínimo va-
C1 97,7 7,338 13,3 47,1 323,6 100,0 lor de dureza), realizou-se três
A1 96,5 7,275 13,3 57,7 324,8 100,4 ensaios: um em cada face das
A28 90,0 7,393 12,2 49,9 354,0 109,4 amostras (faces essas que esta-
C4 87,7 7,504 11,7 47 368,7 113,9 vam retificadas).
C5 85,5 7,426 11,5 49,1 374,3 115,6 Após as duas maiores faces de
C6 84,6 7,471 11,3 61,5 380,5 117,6
D15 83,4 7,423 11,2 56,7 383,5 118,5 cada amostra estarem ensaia-
C3 73,2 7,421 9,9 60,8 436,8 135,0 das, os corpos de prova foram
A24 72,2 7,326 9,9 64,7 437,2 135,1 encaminhados novamente para
C2 64,0 7,088 9,0 62,3 477,2 147,5 retifica, possibilitando a realiza-
D17 48,1 7,317 6,6 68,3 655,5 202,5 ção da terceira medição em uma
Fonte: Autor. das faces.

40 FMP, MAIO 2020
