Page 58 - Revista Fundição & Matérias-Primas

CA
CADERNO TÉCNICO 3DERNO TÉCNICO 3

que o tempo de desgaseificação de
10 min foi suficiente para a remo-
ção do hidrogênio dissolvido e que
a camada protetora de óxido de
alumínio formada na superfície do
banho foi eficiente para evitar a ab-
sorção de hidrogênio até o último
vazamento.
Desta maneira, como não foi ob-
servada uma absorção significati-
va de hidrogênio nas 3 h de va-
zamento, não há necessidade de
uma nova desgaseificação neste
período.

Ensaio de microscopia óptica

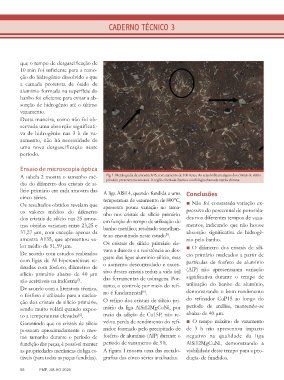

A tabela 2 mostra o tamanho mé- Fig. 1: Metalografia da amostra A45, com aumento de 100 vezes. As setas indicam alguns dos cristais de silício
primário presentes na amostra. A região circulada ilustra a morfologia chamada escrita chinesa.
dio do diâmetro dos cristais de si-
lício primário em cada amostra das A liga AlSi14, quando fundida a uma Conclusões
cinco séries. temperatura de vazamento de 800°C,
Os resultados obtidos revelam que apresenta pouca variação no tama- ■ Não foi constatada variação ex-
os valores médios do diâmetro nho nos cristais de silício primário. pressiva do percentual de porosida-
dos cristais de silício nas 25 amos- em função do tempo de utilização do des nos diferentes tempos de vaza-
tras obtidas variaram entre 23,25 e banho metálico; resultado semelhan- mentos, indicando que não houve
37,27 μm, com exceção apenas da te ao encontrado neste estudo . absorção significativa de hidrogê-
[5]
amostra A135, que apresentou va- nio pelo banho.
lor médio de 51,59 μm. Os cristais de silício primário ele- ■ O diâmetro dos cristais de silí-
De acordo com estudos realizados vam a dureza e a resistência ao des- cio primário nucleados a partir de
com ligas de Al hipereutéticas re- gaste das ligas alumínio-silício, mas partículas de fosfeto de alumínio
finadas com fósforo, diâmetros de o aumento descontrolado e exces- (AlP) não apresentaram variação
silício primário abaixo de 40 μm sivo destes cristais reduz a vida útil significativa durante o tempo de
são aceitáveis na indústria . das ferramentas de usinagem. Por- utilização do banho de alumínio,
[7]
De acordo com a literatura técnica, tanto, o controle por meio do refi- demonstrando o bom rendimento
[6]
o fósforo é utilizado para a nuclea- no é fundamental . do refinador CuP15 ao longo do
ção dos cristais de silício primário, O refino dos cristais de silício pri-
sendo muito volátil quando expos- mário da liga AlSi12MgCuNi, por período de análise, mantendo-se
to a temperaturas elevadas . meio da adição de Cu15P, não re- abaixo de 40 μm.
[6]
Garantindo que os cristais de silício velou perda de rendimento do refi- ■ O tempo máximo de vazamento
possuam aproximadamente o mes- nador formado pelo precipitado de de 3 h não apresentou impacto
mo tamanho durante o período de fosfeto de alumínio (AlP) durante o negativo na qualidade da liga
fundição das peças, é possível manter período de vazamento de 3 h. AlSi12MgCuNi, demonstrando a
as propriedades mecânicas da liga es- A figura 1 mostra uma das metalo- viabilidade deste tempo para a pro-
táveis (para todas as peças fundidas). grafias das cinco séries analisadas. dução de fundidos.

58 FMP, JULHO 2020
