Page 33 - Revista Fundição & Matérias-Primas
P. 33
■ Haverá aumento das grafitas pri-
márias e explodidas . Trabalhar
[5]
com teores de carbono e silício no
mínimo permitido . Evitar altos te-
[4]
ores de terras raras (máx. 0,010%),
procurando trabalhar com no mí-
nimo 0,005%. Evitar uso de ligas
de magnésio com cério.

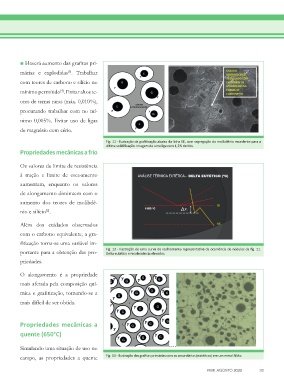

Fig. 11 - Ilustração da grafitização abaixo da linha EE, com segregação do molibdênio excedente para a
última solidificação. Imagem de uma liga com 1,3% de Mo.
Propriedades mecânicas a frio
Os valores de limite de resistência
à tração e limite de escoamento
aumentam, enquanto os valores
de alongamento diminuem com o
aumento dos teores de molibdê-
nio e silício .
[2]
Além dos cuidados observados
com o carbono equivalente, a gra-
fitização torna-se uma variável im-
portante para a obtenção das pro- Fig. 12 - Ilustração de uma curva de resfriamento representativa da ocorrência de nódulos da fig. 11.
Delta eutético e recalescência elevados.
priedades.
O alongamento é a propriedade
mais afetada pela composição quí-
mica e grafitização, tornando-se a
mais difícil de ser obtida.
Propriedades mecânicas a
quente (650°C)
Simulando uma situação de uso no
campo, as propriedades a quente Fig. 13 - Ilustração das grafitas primárias com as secundárias (eutéticas) em um metal SiMo.
FMP, AGOSTO 2020 33
