Page 36 - Revista Fundição & Matérias-Primas

CA
CADERNO TÉCNICO 1DERNO TÉCNICO 1

silício é maior que aquela com silício Este fato sugere que parte do moli- carboneto de molibdênio primário
baixo, evidenciando o efeito de en- bdênio está presente na ferrita, en- e secundário.
durecimento por solução sólida. durecendo-a por solução sólida. O

A dureza da ferrita aumenta com restante do molibdênio está com-

teores crescentes de molibdênio. binado com o carbono, formando Grafitização

Devido ao alto carbono equiva-
lente, algumas grafitas primárias

se formam acima da linha do eu-
tético estável. Quando um metal

possui baixa quantidade de nódu-
los, os espaços entre as grafitas

primárias são preenchidos com
os líquidos remanescentes, onde

ocorrem as porosidades por con-
tração líquida ou são segrega-

das as impurezas, metais de alta
fluidez e metais excedentes não

absolvidos pela matriz, como é o
caso do molibdênio em excesso

(figura 11).

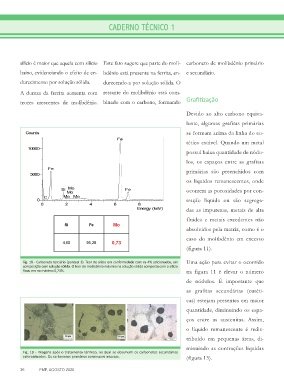

Fig. 18 - Carboneto terciário (pontual 3). Teor de silício em conformidade com os 4% adicionados, em Uma ação para evitar o ocorrido
composição com solução sólida. O teor de molibdênio máximo na solução sólida composta com o silício
ficou em no máximo 0,73%. na figura 11 é elevar o número
de nódulos. É importante que

as grafitas secundárias (eutéti-
cas) estejam presentes em maior

quantidade, diminuindo os espa-
ços entre as austenitas. Assim,

o líquido remanescente é redis-
tribuído em pequenas áreas, di-

minuindo as contrações líquidas
Fig. 19 - Imagens após o tratamento térmico, na qual se observam os carbonetos secundários
esferoidizados. Os carbonetos primários continuam intactos. (figura 13).

36 FMP, AGOSTO 2020
