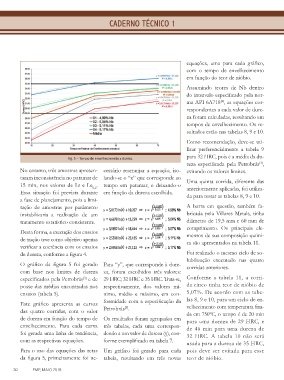

Page 30 - Revista Fundição & Matérias-Primas

CADERNO TÉCNICO 1

equações, uma para cada gráfico,
com o tempo de envelhecimento
em função do teor de nióbio.

Assumindo teores de Nb dentro
do intervalo especificado pela nor-
ma API 6A718 , as equações cor-
[2]
respondentes a cada valor de dure-
za foram calculadas, resultando em
tempos de envelhecimento. Os re-
sultados estão nas tabelas 8, 9 e 10.

Como recomendação, deve-se uti-
lizar preferencialmente a tabela 9
para 32 HRC, pois é a média da du-
Fig. 5 – Tempo de envelhecimento x dureza.
reza especificada pela Petrobrás ,
[3]
No entanto, três amostras apresen- cessário rearranjar a equação, iso- evitando os valores limites.
taram inconsistência no patamar de lando-se o “x” que corresponde ao Uma quinta corrida, diferente das
15 min, nos valores de Lr e Le . tempo em patamar, e deixando-o anteriormente aplicadas, foi utiliza-
0,2
Essa situação foi prevista durante em função da dureza escolhida. da para testar as tabelas 8, 9 e 10.
a fase de planejamento, pois a limi-
tação de amostras por parâmetro A barra em questão, também fa-
inviabilizaria a realização de um bricada pela Villares Metals, tinha
tratamento estatístico consistente. diâmetro de 19,5 mm e 60 mm de
comprimento. Os principais ele-
Desta forma, a execução dos ensaios mentos de sua composição quími-
de tração teve como objetivo apenas ca são apresentados na tabela 11.
verificar a coerência com os ensaios
de dureza, conforme a figura 4. Foi realizado o mesmo ciclo de so-
lubilização executado nas quatro
O gráfico da figura 5 foi gerado Para “y”, que corresponde à dure- corridas anteriores.
com base nos limites de dureza za, foram escolhidos três valores:
especificados pela Petrobrás e de 29 HRC; 32 HRC e 35 HRC. Trata-se, Conforme a tabela 11, a corri-
[3]
posse das médias encontradas nos respectivamente, dos valores mí- da cinco tinha teor de nióbio de
ensaios (tabela 5). nimo, médio e máximo, em con- 5,07%. De acordo com as tabe-
Este gráfico apresenta as curvas formidade com a especificação da las 8, 9 e 10, para um ciclo de en-
velhecimento com temperatura fixa-
[3]
das quatro corridas, com o valor Petrobrás . da em 750°C, o tempo é de 20 min
de dureza em função do tempo de Os resultados foram agrupados em para uma dureza de 29 HRC, e
envelhecimento. Para cada curva três tabelas, cada uma correspon- de 46 min para uma dureza de
foi gerada uma linha de tendência, dendo a um valor de dureza (y), con- 32 HRC. A tabela 10 não será
com as respectivas equações. forme exemplificado na tabela 7. usada para a dureza de 35 HRC,
Para o uso das equações das retas Um gráfico foi gerado para cada pois deve ser evitada para esse
da figura 5, primeiramente foi ne- tabela, resultando em três novas teor de nióbio.

30 FMP, MAIO 2018
