Page 32 - Revista Fundição & Matérias-Primas

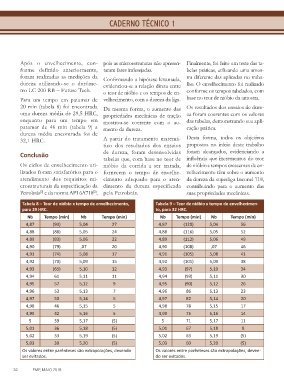

CADERNO TÉCNICO 1

Após o envelhecimento, con- pois as microestruturas não apresen- Finalmente, foi feito um teste das ta-
forme definido anteriormente, taram fases indesejadas. belas práticas, utilizando uma amos-
foram realizadas as medições da Confirmando a hipótese levantada, tra diferente das aplicadas no traba-
dureza utilizando-se o durôme- evidenciou-se a relação direta entre lho. O envelhecimento foi realizado
tro LC 200 RB – Future Tech. o teor de nióbio e os tempos de en- conforme os tempos tabelados, com

Para um tempo em patamar de velhecimento, com a dureza da liga. base no teor de nióbio da amostra.
20 min (tabela 8) foi encontrada Da mesma forma, o aumento das Os resultados dos ensaios de dure-
uma dureza média de 29,5 HRC, propriedades mecânicas de tração za foram coerentes com os valores
enquanto para um tempo em mostrou-se coerente com o au- das tabelas, demonstrando sua apli-
patamar de 46 min (tabela 9) a mento da dureza. cação prática.
dureza média encontrada foi de
32,1 HRC. A partir do tratamento matemá- Desta forma, todos os objetivos
tico dos resultados dos ensaios propostos no início deste trabalho
de dureza, foram desenvolvidas foram alcançados, evidenciando a
Conclusão
tabelas que, com base no teor de influência que incrementos do teor
Os ciclos de envelhecimento uti- nióbio da corrida a ser tratada, de nióbio e tempos crescentes de en-
lizados foram satisfatórios para o fornecem o tempo de envelhe- velhecimento têm sobre o aumento
atendimento dos requisitos mi- cimento adequado para o aten- da dureza da superliga Inconel 718,
croestruturais da especificação da dimento da dureza especificada contribuindo para o aumento das
Petrobrás e da norma API 6A718 , pela Petrobrás. suas propriedades mecânicas.
[2]
[3]
Tabela 8 – Teor de nióbio x tempo de envelhecimento, Tabela 9 – Teor de nióbio x tempo de envelhecimen-
para 29 HRC. to, para 32 HRC.
Nb Tempo (min) Nb Tempo (min) Nb Tempo (min) Nb Tempo (min)
4,87 (93) 5,04 27 4,87 (120) 5,04 56
4,88 (88) 5,05 24 4,88 (116) 5,05 52
4,89 (83) 5,06 22 4,89 (112) 5,06 49
4,90 (79) ,07 20 4,90 (108) ,07 46
4,91 (74) 5,08 17 4,91 (105) 5,08 41
4,92 (70) 5,09 15 4,92 (101) 5,09 38
4,93 (65) 5,10 12 4,93 (97) 5,10 34
4,94 61 5,11 11 4,94 (93) 5,11 30
4,95 57 5,12 9 4,95 (90) 5,12 26
4,96 53 5,13 7 4,96 86 5,13 23
4,97 50 5,14 6 4,97 82 5,14 20
4,98 46 5,15 5 4,98 78 5,15 17
4,99 42 5,16 5 4,99 75 5,16 14
5 39 5,17 (5) 5 71 5,17 11
5,01 36 5,18 (5) 5,01 67 5,18 8
5,02 33 5,19 (5) 5,02 63 5,19 (5)
5,03 30 5,20 (5) 5,03 60 5,20 (5)
Os valores entre parênteses são extrapolações, devendo Os valores entre parênteses são extrapolações, deven-
ser evitados. do ser evitados.

32 FMP, MAIO 2018
