Page 37 - Revista Fundição & Matérias-Primas

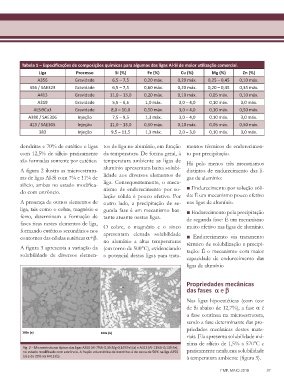

Tabela 1 – Especificações de composições químicas para algumas das ligas Al-Si de maior utilização comercial.
Liga Processo Si (%) Fe (%) Cu (%) Mg (%) Zn (%)
A356 Gravidade 6,5 – 7,5 0,20 máx. 0,20 máx. 0,25 – 0,45 0,10 máx.
356 / SAE323 Gravidade 6,5 – 7,5 0,60 máx. 0,20 máx. 0,20 – 0,45 0,35 máx.
A413 Gravidade 11,0 – 13,0 0,20 máx. 0,10 máx. 0,05 máx. 0,10 máx.
A319 Gravidade 5,5 – 6,5 1,0 máx. 3,0 – 4,0 0,10 máx. 3,0 máx.
ALSi9Cu3 Gravidade 8,0 – 10,0 0,50 máx. 3,0 – 4,0 0,10 máx. 0,50 máx.
A380 / SAE306 Injeção 7,5 – 9,5 1,3 máx. 3,0 – 4,0 0,10 máx. 3,0 máx.
413 / SAE305 Injeção 11,0 – 13,0 0,50 máx. 0,10 máx. 0,05 máx. 0,50 máx.
383 Injeção 9,5 – 11,5 1,3 máx. 2,0 – 3,0 0,10 máx. 3,0 máx.

dendritas e 70% de eutético e ligas tos de liga no alumínio, em função mentos térmicos de endurecimen-
com 12,5% de silício praticamente da temperatura. De forma geral, à to por precipitação.
são formadas somente por eutético. temperatura ambiente as ligas de Há pelo menos três mecanismos

A figura 2 ilustra as microestrutu- alumínio apresentam baixa solubi- distintos de endurecimento das li-
ras de ligas Al-Si com 7% e 11% de lidade aos diversos elementos de gas de alumínio:
silício, ambas no estado modifica- liga. Consequentemente, o meca- ■ Endurecimento por solução sóli-
do com estrôncio. nismo de endurecimento por so-
lução sólida é pouco efetivo. Por da: É um mecanismo pouco efetivo
A presença de outros elementos de outro lado, a precipitação de se- nas ligas de alumínio.
liga, tais como o cobre, magnésio e gunda fase é um mecanismo bas- ■ Endurecimento pela precipitação
ferro, determinam a formação de tante atuante nestas ligas. de segunda fase: É um mecanismo
fases ricas nestes elementos de liga, O cobre, o magnésio e o zinco muito efetivo nas ligas de alumínio.
formando eutéticos secundários nos apresentam elevada solubilidade
contornos das células eutéticas a+b. no alumínio a altas temperaturas ■ Endurecimento via tratamento
FIGURA 2

A figura 3 apresenta a variação da (em torno de 500°C), evidenciando térmico de solubilização e precipi-
tação: É o mecanismo com maior
solubilidade de diversos elemen- o potencial destas ligas para trata- capacidade de endurecimento das

ligas de alumínio

Propriedades mecânicas
das fases a e b
Nas ligas hipoeutéticas (com teor
de Si abaixo de 12,7%), a fase a é
a fase contínua na microestrutura,
sendo a fase determinante das pro-
priedades mecânicas destes mate-
100x (a) 100x (b) riais. Ela apresenta solubilidade má-

xima de silício de 1,5% a 570°C e
Fig. 2 – Microestruturas típicas das ligas A356 (Al-7%Si-0,3%Mg-0,14%Fe) (a) e A413 (Al-11%Si-0,13%Fe),
no estado modificado com estrôncio. A fração volumétrica de dendritas é de cerca de 50% na liga A356 praticamente nenhuma solubilidade
(a) e de 20% na A413 (b). à temperatura ambiente (figura 3).

FMP, MAIO 2018 37
