Page 41 - Revista Fundição & Matérias-Primas
P. 41

nas ligas Al-Si-Mg     Tabela 4 – Propriedades mecânicas típicas de ligas Al-Si antes (F) e após o tratamento térmico
          pelos eutéticos se-    de endurecimento por precipitação (T6) para algumas ligas comerciais .
                                                                                          [7]
          cundários entre a                                           Limite de   Limite de
          fase  a e fases ricas       Liga       Tratamento   Processo Resistência  escoamento   Alongamento  Dureza
                                                                                                          (HB)
                                                  térmico
                                                                                                (%)
          em Fe e Mg - Al FeSi                                         (MPa)       (MPa)
                         5
          (fase  b), Al Mg FeSi       A356        Sem (F)   Coquilha    170         90           5         60
                         3
                     8
          (fase p) e Mg Si .      (7%Si-0,3%Mg)   Com (T6)  Coquilha    250         220          5        100
                         [6]
                      2               A357        Sem (F)   Coquilha    190         100          5         70
          É importante desta-
          car que o efeito da     (7%Si-0,5%Mg)   Com (T6)  Coquilha    320         280          4        110
          adição de magnésio          A319        Sem (F)   Coquilha    210         130          2         85
          nas    propriedades     (6%Si-3,5%Cu)   Com (T6)  Coquilha    270         190         1,5       100
          mecânicas das ligas
          Al-Si no estado bru-              resistência  com baixo custo. Para  Ao mesmo tempo, a adição de co-
          to de fundição é pequeno.  Este   adições da ordem de 3,5%, são ob- bre às ligas de alumínio apresenta
          elemento é normalmente utiliza-   servados aumentos dos limites de  um efeito fragilizante, com drástica
          do em ligas que receberão trata-  escoamento  da  ordem  de 40% e  redução da ductilidade, particular-
          mento térmico de endurecimen-     dos limites de resistência e das du- mente  quando são utilizadas adi-
          to por precipitação.              rezas da ordem de 25%.         FIGURA 6
                                                                               ções superiores a 1%.


          Efeito do cobre

          O cobre é considerado o elemento
          de liga com maior poder endurece-
          dor das ligas Al-Si. As adições típi-
          cas de cobre são da ordem de 0,8%
          a 4%, promovendo a precipitação
          da fase CuAl .
                     2
          A  figura  13  apresenta  o  aspecto
          típico do eutético  secundário en-  200x (a)                         200x (b)
          tre a fase a e a fase rica em cobre
          CuAl , precipitado nas regiões in-
               [6]
              2
          tercelulares.
          A tabela 3 e a figura 14 apresentam
          o efeito das adições de cobre sobre
          as propriedades mecânicas das ligas
          Al-Si no estado bruto de fundição.

          A grande  vantagem  da utilização   MEV 750x (a)                     MEV 1000x (b)
          do cobre como elemento endure-

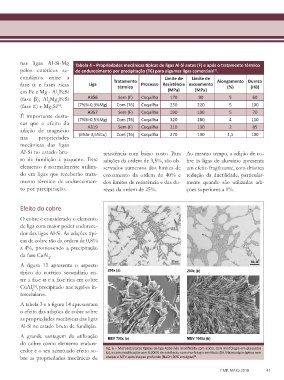

          cedor é o seu acentuado efeito so-  Fig. 6 – Microestruturas típicas da liga A356 não modificada com silício, com morfologia em plaquetas
                                             (a), e com modificação com 0,006% de estrôncio, com morfologia em fibras (b). Microscópio óptico sem
          bre as propriedades mecânicas de   ataque e MEV após ataque profundo (NaOH 20% em água) .
                                                                                  (4]

                                                                                             FMP, MAIO 2018      41
   36   37   38   39   40   41   42   43   44   45   46
