Page 46 - Revista Fundição & Matérias-Primas

CADERNO TÉCNICO 2

FIGURA 12

(a) (b)
FIGURA 13

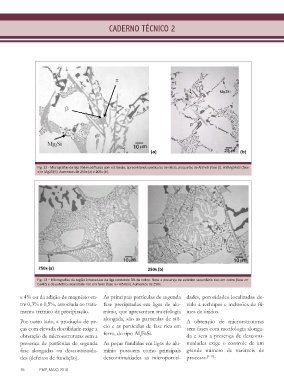

Fig. 12 - Micrografias da liga 356 modificada com estrôncio, apresentando partículas de silício, plaquetas de Al5FeSi (fase b), Al8Mg3FeSi (fase

p) e Mg2Si[6]. Aumentos de 250x (a) e 200x (b).

250x (a) 250x (b)

Fig. 13 – Micrografias da região intercelular da liga contendo 3% de cobre. Note a presença de eutético secundário rico em cobre (fase a+
CuAl2) e de eutético secundário rico em ferro (fase a+ Al5FeSi). Aumentos de 250x.

e 4% ou da adição de magnésio en- As principais partículas de segunda dades, porosidades localizadas de-
tre 0,3% e 0,5%, associada ao trata- fase precipitadas em ligas de alu- vido a rechupes e inclusões de fil-
mento térmico de precipitação. mínio, que apresentam morfologia mes de óxidos.

Por outro lado, a produção de pe- alongada, são as partículas de silí- A obtenção de microestruturas
ças com elevada ductilidade exige a cio e as partículas de fase rica em sem fases com morfologia alonga-
obtenção de microestruturas sem a ferro, do tipo Al FeSi. da e sem a presença de desconti-
5
presença de partículas de segunda As peças fundidas em ligas de alu- nuidades exige o controle de um
fase alongadas ou descontinuida- mínio possuem como principais grande número de variáveis de
des (defeitos de fundição). descontinuidades as microporosi- processo [9-11] :

46 FMP, MAIO 2018
