Page 43 - Revista Fundição & Matérias-Primas

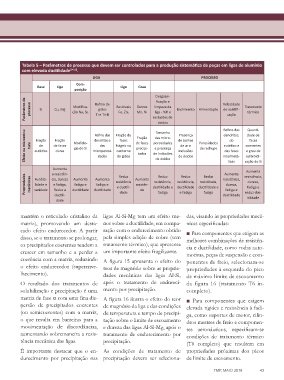

Tabela 5 – Parâmetros de processo que devem ser controlados para a produção sistemática de peças em ligas de alumínio
com elevada ductilidade [9-11] .
LIGA PROCESSO
Com-
Base Liga Liga Grau
posição
Desgasei-
Parâmetros de processo Si Cu, Mg ção Na, Sr, Refino de Residuais Outros limpeza da Enchimento Alimentação Velocidade Tratamento
ficação e
Modifica-
grãos
de solidifi-
liga - %H e
Fe, Zn,
Mn, Ni
térmico
cação
Ti e Ti+B
inclusões de
óxidos Refino das Quanti-
Efeito na microestru- tura eutético de fases Morfolo- microporosi- Fração de de fases porosidades de bolhas Porosidades intermetá- coerentes
Tamanho
Refino das
dade de
dendritas,
Presença
Fração
das micro-
do
dendritas e
Fração
fases
fases
Fração
frágeis no
de ar e
eutético e
das
de
precipi-
de rechupe
e presença
gia do Si
duras
contorno
inclusões
e grau de
das fases
tadas
de inclusões
esferoidi-
de grãos
de óxidos
dades
licas
Aumenta de óxidos Aumenta zação do Si
Aumenta
a resistên-
Propriedades mecânicas sanidade cia, dureza ductilidade ductilidade resistência Aumenta ductilidade e ductilidade ductilidade e resistência, resistência,
Reduz
Reduz
Reduz
Reduz
Aumenta
Aumenta
Fundibi-
resistência,
resistência,
resistência,
dureza,
fadiga e
resistên-
lidade e
fadiga e
dureza,
e fadiga.
fadiga e
e ductili-
cia
fadiga e
Reduz a
ductili-
tilidade
dade dade fadiga e fadiga fadiga ductilidade reduz duc-
mantém o reticulado cristalino da ligas Al-Si-Mg tem um efeito me- das, visando às propriedades mecâ-
matriz), promovendo um desta- nor sobre a ductilidade, em compa- nicas especificadas:
cado efeito endurecedor. A partir ração com o endurecimento obtido ■ Para componentes que exigem as
disso, se o tratamento se prolongar, pela simples adição de cobre (sem melhores combinações de resistên-
os precipitados coerentes tendem a tratamento térmico), que apresenta cia e ductilidade, como rodas auto-
crescer em tamanho e a perder a um importante efeito fragilizante. motivas, peças de suspensão e com-
coerência com a matriz, reduzindo A figura 15 apresenta o efeito do ponentes de freio, selecionam-se
o efeito endurecedor (superenve- teor de magnésio sobre as proprie- propriedades à esquerda do pico
lhecimento). dades mecânicas das ligas Al-Si, de máximo limite de escoamento
O resultado dos tratamentos de após o tratamento de endureci- da figura 16 (tratamento T6 in-
solubilização e precipitação é uma mento por precipitação. completo).
matriz de fase a com uma fina dis- A figura 16 ilustra o efeito do teor ■ Para componentes que exigem
persão de precipitados coerentes de magnésio da liga e das condições elevada rigidez e resistência à fadi-
(ou semicoerentes) com a matriz, de temperatura e tempo de precipi- ga, como suportes de motor, cilin-
o que resulta em barreiras para a tação sobre o limite de escoamento dros mestres de freio e componen-
movimentação de discordâncias, e dureza das ligas Al-Si-Mg, após o tes aeronáuticos, especificam-se
aumentando sobremaneira a resis- tratamento de endurecimento por condições de tratamento térmico
tência mecânica das ligas. precipitação. (T6 completo) que resultem em
É importante destacar que o en- As condições de tratamento de propriedades próximas dos picos
durecimento por precipitação nas precipitação devem ser seleciona- de limite de escoamento.
FMP, MAIO 2018 43
