Page 44 - Revista Fundição & Matérias-Primas
P. 44

CADERNO TÉCNICO 2

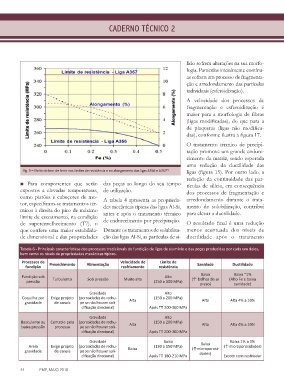

                                      FIGURA 9


                                                                               lício sofrem alterações na sua morfo-
                                                                               logia. Partículas inicialmente contínu-
                                                                               as sofrem um processo de fragmenta-
                                                                               ção e arredondamento das partículas
                                                                               individuais (esferoidização).
                                                                               A velocidade  dos processos de
                                                                               fragmentação  e  esferoidização  é
                                                                               maior para a morfologia de fibras
                                                                               (ligas modificadas), do que para a
                                                                               de  plaquetas  (ligas  não  modifica-
                                                                               das), conforme ilustra a figura 17.

                                                                               O  tratamento térmico de precipi-
                                                                               tação promove um grande endure-
                                                                               cimento da matriz, sendo esperada

                                                                               uma  redução  da ductilidade  das
           Fig. 9 – Efeito do teor de ferro nos limites de resistência e no alongamento das ligas A356 e A357 .  ligas (figura 15). Por outro lado, a
                                                                       [3]
                                                                               redução da continuidade das par-
          ■ Para componentes  que  serão  das peças ao longo do seu tempo      tículas de silício, em consequência
          expostos  a elevadas temperaturas,  de utilização.                   dos processos  de fragmentação e
          como pistões e cabeçotes de mo-   A tabela 4 apresenta as proprieda-  arredondamento durante o trata-
          tor, especificam-se tratamentos tér-  des mecânicas típicas das ligas Al-Si,  mento de solubilização, contribui
          micos à direita do pico de máximo   antes e após o tratamento térmico  para elevar a ductilidade.
          limite de escoamento, na condição   de endurecimento por precipitação.
          de superenvelhecimento  (T7),  o                                     O resultado final é uma redução
          que confere uma maior estabilida- Durante os tratamentos de solubiliza- menos acentuada dos níveis de
          de dimensional e das propriedades  ção das ligas Al-Si, as partículas de si- ductilidade após o tratamento

          Tabela 6 - Principais características dos processos tradicionais de fundição de ligas de alumínio e das peças produzidas por cada um deles,
          bem como os níveis de propriedades mecânicas típicos.
          Processos de   Preenchimento  Alimentação  Velocidade de   Limite de      Sanidade      Ductilidade
            fundição                                resfriamento    resistência
                                                                                     Baixa         Baixa ~1%
          Fundição sob   Turbulento   Sob pressão    Muito alta       Alto       (↑ bolhas de ar   (Alto Fe e baixa
            pressão                                               (250 a 300 MPa)
                                                                                     preso)        sanidade)
                                       Gravidade                      Alto
          Coquilha por   Exige projeto  (porosidades de rechu-  Alta  (150 a 200 MPa)  Alta      Alta 4% a 10%
           gravidade    de canais  pe se não houver soli-
                                   dificação direcional)        Após TT 200-300 MPa
                                       Gravidade                      Alto
          Basculante ou  Controle pelo  (porosidades de rechu-  Alta  (150 a 200 MPa)  Alta      Alta 4% a 10%
          baixa pressão  processo  pe se não houver soli-
                                   dificação direcional)        Após TT 200-300 MPa
                                       Gravidade                      Baixo                      Baixa 1% a 3%
             Areia    Exige projeto  (porosidades de rechu-       (130 a 150 MPa)    Baixa     (↑microporosidades)
           gravidade    de canais  pe se não houver soli-  Baixa                 (↑microporosi-
                                                                                     dades)
                                   dificação direcional)        Após TT 180-210 MPa            Exceto com resfriador

          44      FMP, MAIO 2018
   39   40   41   42   43   44   45   46   47   48   49
