Page 48 - Revista Fundição & Matérias-Primas

CADERNO TÉCNICO 2

FIGURA 15

Resumindo, as peças injetadas
apresentam microestrutura extre-
mamente refinada, em função das
elevadas velocidades de solidifica-
ção impostas pelos moldes a baixas
temperaturas.

As taxas de resfriamento são da or-
dem de 50°C/s e promovem micro-
estruturas com SDAS da ordem de
10 mm, o que é muito positivo para
as propriedades mecânicas das peças
fundidas. Com isso, as peças injetadas
apresentam níveis de resistência me-
cânica de 200 a 300 MPa no estado
bruto de fundição.

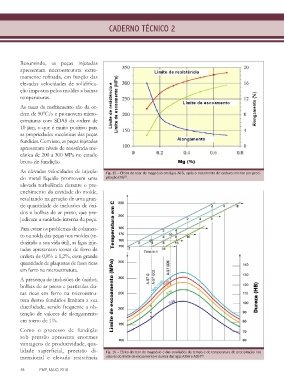

As elevadas velocidades de injeção Fig. 15 – Efeito do teor de magnésio em ligas Al-Si, após o tratamento de endurecimento por preci-
do metal líquido promovem uma pitação (T6) . FIGURA 16
[3]
elevada turbulência durante o pre-
enchimento da cavidade do molde,
resultando na geração de uma gran-
de quantidade de inclusões de óxi-
dos e bolhas de ar preso, que pre-
judicam a sanidade interna da peça.

Para evitar os problemas de colamen-
to ou solda das peças nos moldes (re-
duzindo a sua vida útil), as ligas inje-
tadas apresentam teores de ferro da
ordem de 0,8% a 1,2%, com grande
quantidade de plaquetas de fases ricas
em ferro na microestrutura.

A presença de inclusões de óxidos,
bolhas de ar preso e partículas du-
ras ricas em ferro na microestru-
tura destes fundidos limitam a sua
ductilidade, sendo frequente a ob-
tenção de valores de alongamento
em torno de 1%.
Como o processo de fundição
sob pressão apresenta enormes
vantagens de produtividade, qua-
lidade superficial, precisão di- Fig. 16 – Efeito do teor de magnésio e das condições de tempo e de temperatura de precipitação nos
mensional e elevada resistência valores do limite de escoamento e dureza das ligas A356 e A357 .
[3]

48 FMP, MAIO 2018
