Page 51 - Revista Fundição & Matérias-Primas

6] MAJOR, F.; APELIAN, D.; A. - Micros-
Limite de tructural atlas of common commercial Al-Si-X
resistência
Fundição sob pressão structural castings; AFS International
(MPa) Conference on Structural Aluminum
Casting; 2003, Orlando, Florida, USA.
300
Processos especiais 7] Metals handbook, 9 Edition, Volume 15
th
Casting, ASM, 1988.
8] Pedido de privilégio n°PI9902840 – entre
Coquilha
200 FORD Motor Company e IPT - Liga à
base de alumínio para a produção de cabeçotes
de motor sem tratamento térmico. (United
Areia States Patent n°PE-0495 – Aluminum
100
base alloy for the production of engine cylinder
heads without heat treatment) (Regional Eu-
ropean Patent for international applica-
tion WO 0071765, filed under Brazilian
2 4 6 8 10 12 Alongamento (%) priority PI9901553-6 - “Aluminum-ba-
se alloy for cylinder heads”)

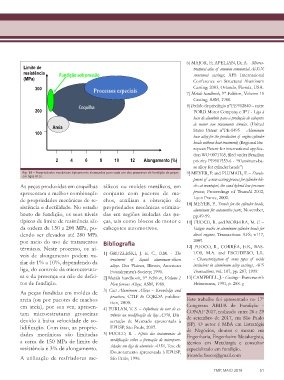

Fig. 19 – Propriedades mecânicas tipicamente alcançadas para cada um dos processos de fundição de peças 9] MEYER, P. and PLUMAIL, F. – Develo-
em ligas Al-Si. pment of a new casting process for cylinder blo-

As peças produzidas em coquilhas tálicos ou moldes metálicos, em cks at montupet, the sand hybrid low pressure
apresentam a melhor combinação conjunto com pacotes de ma- process, Proceedings of TransAl 2002,
Lyon France, 2002.
de propriedades mecânicas de re- chos, auxiliam a obtenção de 10] MEYER, P., Trends for the cylinder heads,
sistência e ductilidade. No estado propriedades mecânicas otimiza- aluminum for automotive parts, November,
bruto de fundição, os seus níveis das em regiões isoladas das pe- pp.49-59.
típicos de limite de resistência são ças, tais como blocos de motor e 11] FUOCO, R. and MOREIRA, M. F. –
da ordem de 150 a 200 MPa, po- cabeçotes automotivos. Fatigue cracks in aluminum cylinder heads for
dendo ser elevados até 280 MPa diesel engines; Transactions AFS; v.117,
por meio do uso de tratamentos Bibliografia 2009.
térmicos. Neste processo, os ní- 12] FUOCO, R., CORRÊA, E.R., BAS-
veis de alongamento podem va- 1] GRUZLESKI, J. E. C., B.M. - The TOS, M.A. and ESCUDERO, L.L.
riar de 1% a 10%, dependendo da treatment of liquid aluminum-silicon - Characterization of some types of oxide
inclusions in aluminum alloy castings, AFS
alloys. Des Plaines, Illinois, American
liga, do controle da microestrutu- Foundrymen’s Society; 1990. Transactions, vol. 107, pp. 287, 1999.
ra e da presença ou não de defei- 2] Metals handbook, 9 Edition, Volume 2 13] CAMPBELL, J. - Castings - Butterworth
th
tos de fundição. Non ferrous Alloys, ASM, 1988. Heinemann, 1991, p. 288. g
As peças fundidas em moldes de 3] Cast Aluminum Alloys – Knowledge and
areia (ou por pacotes de machos practices, CTIF & CQRDA publica- Este trabalho foi apresentado no 17º
tion, 2000.
em areia), por sua vez, apresen- 4] FURLAN, T. S. – Influência do teor de es- Congresso ABIFA de Fundição -
tam microestruturas grosseiras trôncio na modificação da liga A356, Dis- CONAF 2017, realizado entre 26 e 29
devido à baixa velocidade de so- sertação de Mestrado apresentada à de setembro de 2017, em São Paulo
lidificação. Com isso, as proprie- EPUSP, São Paulo, 2007. (SP). O autor é MBA em Estratégia
de Negócios, doutor e mestre em
dades mecânicas são limitadas 5] FUOCO, R. - Efeito dos tratamentos de Engenharia, Engenheiro Metalurgista,
a cerca de 150 MPa de limite de modificação sobre a formação de microporo- técnico em Metalurgia e consultor
resistência e 3% de alongamento. sidades em liga de alumínio A356, Tese de especializado em fundição.
Doutoramento apresentada à EPUSP,
A utilização de resfriadores me- São Paulo, 1996. (ricardo.fuoco@gmail.com

FMP, MAIO 2018 51
