Page 42 - Revista Fundição & Matérias-Primas

CADERNO TÉCNICO 2

FIGURA 7

Para componentes em que são zação, as peças de-
exigidas elevadas propriedades vem ser resfriadas
mecânicas de resistência e eleva- bruscamente em
da ductilidade, como em rodas água, garantindo
automotivas, peças de suspen- que não haja tem-
são e componentes dos sistemas po para a re-preci-
de freios, a alternativa é utili- pitação destas fases,
zar ligas Al-Si isentas de cobre apesar da brusca
(Cu<0,10%), mas contendo mag- redução de solubili-
nésio e endurecidas por tratamen- dade destes elemen-
to térmico (endurecimento por tos na matriz, como
precipitação), apesar do maior mostra a figura 3.
custo desta rota de produção. O resultado final é

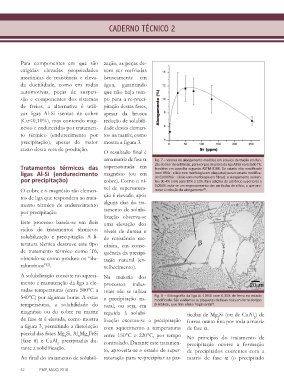

uma matriz de fase a Fig. 7 – Valores de alongamento medidos em ensaios de tração em fun-

Tratamentos térmicos das supersaturada em ção do teor de estrôncio, para corpos de prova da liga A356 no estado T6,
fundidos em coquilha segundo ASTM B108. Do estado não modificado
FIGURA 8
ligas Al-Si (endurecimento magnésio (ou em (com 0%Sr - silício com morfologia em plaquetas) para o estado modifica-
por precipitação) cobre). Como o ní- do (0,006%Sr - silício com morfologia em fibras), o alongamento aumen-
tou de 4% a 6% para 10% a 12%. Para adições de estrôncio superiores a
O cobre e o magnésio são elemen- vel de supersatura- 0,006%, nota-se um engrossamento das partículas de silício, o que pro-
move a redução do alongamento .
[4]
tos de liga que respondem ao trata- ção é elevado, após
mento térmico de endurecimento alguns dias do tra-
por precipitação. tamento de solubi-
lização observa-se
Este processo baseia-se em dois uma elevação dos
ciclos de tratamentos térmicos: níveis de dureza e
solubilização e precipitação. A li- de resistência me-
teratura técnica descreve este tipo cânica, em conse-
de tratamento térmico como T6, quência da precipi-
obtendo-se como produto os “du- tação natural (en-
ralumínios” . velhecimento).
[2]
A solubilização consiste no aqueci- Na maioria dos
mento e manutenção da liga a ele- processos indus-
vadas temperaturas (entre 500°C a triais não se utiliza
540°C) por algumas horas. A estas a precipitação na- Fig. 8 – Micrografia da liga AL-10%Si com 0,30% de ferro no estado
modificado. São evidentes as plaquetas de fases ricas em ferro do tipo
temperaturas, a solubilidade do tural, ou seja, em b-Al5FeSi, que têm efeito fragilizante .
[6]
magnésio ou do cobre na matriz seguida à solubi- tículas de Mg Si (ou de CuAl ) de
de fase a é elevada, como mostra lização executa-se a precipitação forma muito fina por toda a matriz
2
2
a figura 3, permitindo a dissolução com aquecimento a temperaturas de fase a.
parcial das fases Mg Si, Al Mg FeSi entre 150°C e 220°C, por tempo
3
8
2
(fase p) e CuAl precipitadas du- controlado. Durante este tratamen- No princípio do tratamento de
2
rante a solidificação. to, aproveita-se o estado de super- precipitação ocorre a formação
de precipitados coerentes com a
Ao final do tratamento de solubili- saturação para re-precipitar as par- matriz de fase a (o precipitado
42 FMP, MAIO 2018
