Comparando os sistemas de ata-
ques laterais com a geração 1, é
observado novamente o melhor
resultado para o CP01 (ataque tipo
cachimbo).
Os resultados obtidos para geração
03 (figura 7) são demonstrados no
gráfico 3.

Avaliando os resultados obtidos
para a geração 3 (gráfico 3), é pos-
sível verificar que a pressurização
do sistema ocasionada pela res-

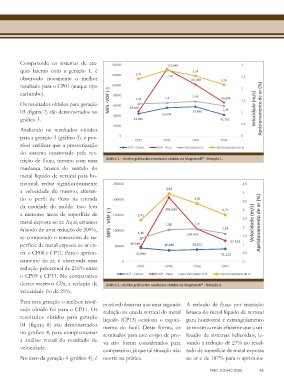

trição de fluxo, mesmo com uma Gráfico 1 – Análise gráfica dos resultados obtidos via Magmasoft® - Geração 1.
mudança brusca do sentido do
metal líquido de vertical para ho-
rizontal, reduz significativamente
a velocidade do mesmo, alteran-
do o perfil de fluxo na entrada
da cavidade do molde. Isso leva
a menores áreas de superfície de
metal exposta ao ar. Aqui, estamos
falando de uma redução de 209%,
se comparado o somatório de su-
perfície de metal exposta ao ar en-
tre o CP08 e CP11. Para o aprisio-
namento de ar, é observada uma
redução percentual de 216% entre
o CP09 e CP11. No comparativo
destes mesmos CPs, a redução de Gráfico 2 - Análise gráfica dos resultados obtidos via Magmasoft® - Geração 2.
velocidade foi de 25%.

Para essa geração o melhor resul- possível observar que uma segunda A redução de fluxo por transição
tado obtido foi para o CP11. Os redução na queda vertical do metal brusca do metal líquido de vertical
resultados obtidos para geração líquido (CP13) ocasiona o esgota- para horizontal e estrangulamento
04 (figura 8) são demonstrados mento do funil. Desta forma, os se mostrou mais eficiente que a uti-
no gráfico 4, para complementar resultados para este corpo de pro- lização de sistemas helicoidais, le-
a análise visual do resultado de va não foram considerados para vando à redução de 27% no resul-
velocidade. comparativo, já que tal situação não tado de superfície de metal exposta
No caso da geração 4 (gráfico 4), é ocorre na prática. ao ar e de 187% para o aprisiona-
