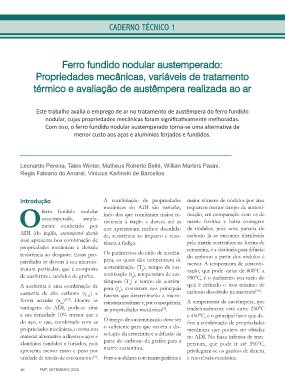

Page 46 - Revista Fundição & Matérias-Primas

CA
CADERNO TÉCNICO 1DERNO TÉCNICO 1

Ferr
Ferro fundido nodular austemperado: o fundido nodular austemperado:
Pr
Propriedades mecânicas, variáveis de tratamento opriedades mecânicas, variáveis de tratamento

tér
térmico e avaliação de austêmpera realizada ao armico e avaliação de austêmpera realizada ao ar

Este trabalho avalia o emprego de ar no tratamento de austêmpera do ferro fundido
nodular, cujas propriedades mecânicas foram significativamente melhoradas.
Com isso, o ferro fundido nodular austemperado torna-se uma alternativa de
menor custo aos aços e alumínios forjados e fundidos.

Leonardo Pereira, Tales Winter, Matheus Roberto Bellé, Willian Martins Pasini,
Regis Fabiano do Amaral, Vinicius Karlinski de Barcellos

Introdução A combinação de propriedades maior número de nódulos por área
mecânicas do ADI são variadas, requerem menor tempo de austeni-
ferro fundido nodular indo das que combinam maior re- tização, em comparação com os de
austemperado, ampla- sistência à tração e dureza até as matriz ferrítica e baixa contagem
O mente conhecido por que apresentam melhor ductilida- de nódulos, pois uma parcela do
ADI (do inglês, austempered ductile de, resistência ao impacto e resis- carbono já se encontra distribuída
iron) apresenta boa combinação de tência à fadiga. pela matriz austenítica na forma de
propriedades mecânicas e elevada cementita, e a distância para difusão
resistência ao desgaste. Essas pro- Os parâmetros do ciclo de austêm- do carbono a partir dos nódulos é
priedades se devem à sua microes- pera, os quais são: temperatura de menor. A temperatura de austeniti-
trutura particular, que é composta austenitização (T ), tempo de aus- zação, que pode variar de 800°C a
γ
de ausferrita e nódulos de grafita. tenitização (t ), temperatura de aus- 950°C, é o parâmetro por meio do
γ
têmpera (T ) e tempo de austêm-
α
A ausferrita é uma combinação de pera (t ), consistem nos principais qual é definido o teor máximo de
[5,6]
α
austenita de alto carbono (γ ) e fatores que determinarão a micro- carbono dissolvido na austenita .
HC
ferrita acicular (α ) . Dentre as estrutura resultante e, por consequência, A temperatura de austêmpera, que
[1,2]
ac
vantagens do ADI, pode-se citar as propriedades mecânicas . tradicionalmente está entre 250°C
[4]
a sua densidade 10% menor que a e 450°C, é o principal fator que de-
do aço, o que, combinado com as O tempo de austenitização deve ser fine a combinação de propriedades
propriedades mecânicas, o torna um o suficiente para que ocorra a dis- mecânicas que podem ser obtidas
material alternativo a diversos aços e solução da cementita e a difusão de no ADI. Na faixa inferior de tem-
alumínios fundidos e forjados, pois parte do carbono da grafita para a peratura, que pode ir até 350°C,
apresenta menor custo e peso por matriz austenítica. privilegiam-se os ganhos de dureza
unidade de tensão de escoamento . Ferros nodulares com matriz perlítica e e resistência mecânica.
[3]

46 FMP, SETEMBRO 2020
