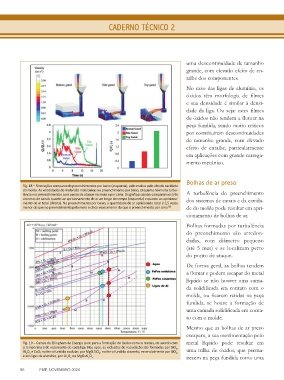

Page 56 - Revista Fundição & Matérias-Primas

CA
CADERNO TÉCNICO 2DERNO TÉCNICO 2

uma descontinuidade de tamanho
grande, com elevado efeito de en-
talhe dos componentes.

No caso das ligas de alumínio, os
óxidos têm morfologia de filmes
e sua densidade é similar à densi-
dade da liga. Ou seja: estes filmes
de óxidos não tendem a flutuar na
peça fundida, sendo muito críticos
por constituírem descontinuidades
de tamanho grande, com elevado
efeito de entalhe, particularmente
em aplicações com grande carrega-
mento mecânico.

Bolhas de ar preso
Fig. 18 – Simulações comparando preenchimentos por baixo (esquerda), pelo meio e pelo alto da cavidade
do molde. As velocidades do metal são mais baixas no preenchimento por baixo, enquanto há muita turbu-
lência nos preenchimentos com canais de ataque no meio e por cima. Os gráficos abaixo comparam os três A turbulência do preenchimento
sistemas de canais quanto ao aprisionamento de ar ao longo do tempo (esquerda) e quanto ao aprisiona- dos sistemas de canais e da cavida-
mento de ar total (direita). No preenchimento por baixo, a quantidade de ar aprisionado total é 2,5 vezes
menor do que no preenchimento pelo meio e cinco vezes menor do que o preenchimento por cima . de do molde pode resultar em apri-
[12]
sionamento de bolhas de ar.

Bolhas formadas por turbulência
do preenchimento são arredon-
dadas, com diâmetro pequeno
(até 5 mm) e se localizam perto
do ponto de ataque.
De forma geral, as bolhas tendem
a flutuar e podem escapar do metal
líquido se não houver uma cama-
da solidificada em contato com o
molde, ou ficarem retidas na peça
fundida, se houve a formação de
uma camada solidificada em conta-
to com o molde.
Mesmo que as bolhas de ar preso
escapem, a sua movimentação pelo

Fig. 19 – Curvas de Ellingham de Energia Livre para a formação de óxidos com os metais, de acordo com metal líquido pode resultar em
a temperatura de vazamento de cada liga. Nos aços, as inclusões de reoxidação são formadas por SiO ,
2
Al O e CaO; no ferro fundido nodular, por MgO.SiO ; no ferro fundido cinzento, essencialmente por SiO , uma trilha de óxidos, que perma-
2
2
3
2
e em ligas de alumínio, por Al O ou MgO.Al O . necem na peça fundida como uma
3
2
3
2
56 FMP, NOVEMBRO 2020
