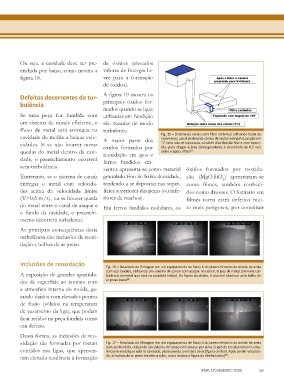

Page 55 - Revista Fundição & Matérias-Primas

Ou seja, a cavidade deve ser pre- de óxidos (elevados
enchida por baixo, como mostra a valores de Energia Li-
figura 18. vre para a formação
de óxidos).

Defeitos decorrentes da tur- A figura 19 mostra os
bulência principais óxidos for-
mados quando as ligas
Se uma peça for fundida com utilizadas em fundição
um sistema de canais eficiente, o são vazadas de modo
fluxo de metal será entregue na turbulento.
cavidade do molde a baixas velo- A maior parte dos Fig. 15 – Sistema de canais com filtro cerâmico utilizando bacia de
vazamento, canal de descida cônico de seção retangular, junção em
cidades. E se não houver novas óxidos formados por “L” com raio de curvatura, canal de distribuição fino e com expan-
são, para chegar à área correspondente à velocidade de 0,5 m/s
quedas do metal dentro da cavi- reoxidação em aços e antes e após o filtro .
[5]
dade, o preenchimento ocorrerá ferros fundidos cin-
sem turbulência. zentos apresenta-se como material óxidos formados por reoxida-

Entretanto, se o sistema de canais granulado fino de baixa densidade, ção (MgO.SiO ) apresentam-se
2
entregar o metal com velocida- tendendo a se depositar nas super- como filmes, também conheci-
des acima da velocidade limite fícies superiores das peças (ou infe- dos como drosses. O formato em
(V>0,5 m/s), ou se houver queda riores de machos). filmes torna estes defeitos mui-
do metal entre o canal de ataque e Em ferros fundidos nodulares, os to mais perigosos, por constituir
o fundo da cavidade, o preenchi-
mento decorrerá turbulento.

As principais consequências desta
turbulência são: inclusões de reoxi-
dação e bolhas de ar preso.

Inclusões de reoxidação Fig. 16 – Resultado de filmagem em um equipamento de Raios X do preenchimento do molde de areia

A exposição de grandes quantida- com aço fundido, utilizando um sistema de canais com ataque na lateral. O jato de metal promove tur-
bulência no metal que está na cavidade (setas). Na figura da direita, é possível observar uma bolha de
[4]
des de superfície ao contato com ar preso (seta) .
a atmosfera interna do molde, ge-
rando óxidos com elevados pontos
de fusão (sólidos na temperatura
de vazamento da liga), que podem
ficar retidos na peça fundida como
um defeito.

Desta forma, as inclusões de reo-
xidação são formadas por metais Fig. 17 – Resultado de filmagem em um equipamento de Raios X do preenchimento do molde de areia
contidos nas ligas, que apresen- com aço fundido, utilizando um sistema de canais com ataque por cima. O jato de metal promove turbu-
lência no metal que está na cavidade, promovendo a entrada de ar (figura central). Após perder velocida-
[4]
tam elevada tendência à formação de, as bolhas de ar preso tendem a subir, como mostra a figura da direita (setas) .

FMP, NOVEMBRO 2020 55
