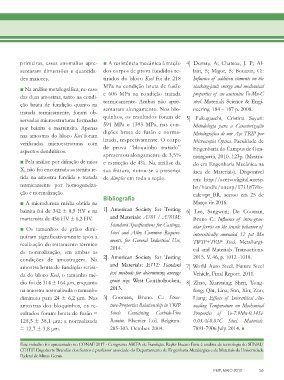

Page 55 - Revista Fundição & Matérias-Primas

primeiras, essas anomalias apre- ■ A resistência mecânica à tração 4] Dumay, A; Chateau, J. P; Al-
sentaram dimensões e quantida- dos corpos de prova fundidos re- lain, S; Migot, S; Bouaziz, O.:
des maiores. tirados do bloco Keel foi de 218 Influence of addition elements on the
MPa na condição bruta de fusão stacking-fault energy and mechanical
■ Na análise metalográfica, no caso
das duas amostras, tanto na condi- e 606 MPa na condição tratada properties of an austenitic Fe-Mn-C
ção bruta de fundição quanto na termicamente. Ambas não apre- steel. Materials Science & Engi-
tratada termicamente, foram ob- sentaram alongamento. Nos blo- neering. 184 – 187 p. 2008.
servadas microestruturas formadas quinhos, os resultados foram de 5] Fukugauchi, Cristina Sayuri:
por bainita e martensita. Apenas 591 MPa e 1393 MPa, nas con- Metodologia para a Caracterização
nas amostras do bloco Keel foram dições bruta de fusão e norma- Metalográfica de um Aço TRIP por
verificadas microestruturas com lizada, respectivamente. O corpo Microscopia Óptica. Faculdade de
aspectos dendríticos. de prova “bloquinho tratado’’ Engenharia do Campus de Gua-
apresentou alongamento de 3,5% ratinguetá, 2010. 123p. (Mestra-
■ Pela análise por difração de raios e estricção de 4%. Na análise da do em Engenharia Mecânica na
X, não foi encontrada austenita re- sua fratura, notou-se a presença área de Materiais). Disponível

tida na amostra fundida e tratada de dimples em toda a seção. em: http://acervodigital.unesp.
termicamente por homogeneiza- br/handle/unesp/171187?lo-
ção e normalização. cale=pt_BR, acesso em 25 de
Bibliografia
■ A microdureza média obtida na Março de 2016.
bainita foi de 342 ± 8,9 HV e na 1] American Society for Testing 6] Lee, Sangwon; De Cooman,
martensita de 456 HV ± 6,2 HV. and Materials: A781 / A781M: Bruno C.: Influence of intra-gran-
Standard Specifications for Castings, ular ferrite on the tensile behavior of
■ Os tamanhos de grãos dimi- Steel and Alloy Common Require-
nuíram significativamente após a ments, for General Industrial Use, intercritically annealed 12 pct Mn
realização do tratamento térmico 2014. TWIP+TRIP Steel. Metallurgi-
de normalização, em ambas as cal and Materials Transactions.
condições de amostragem. Na 2] American Society for Testing 2015. V. 46, p. 1012 -1018.
amostra bruta de fundição retira- and Materials: E112: Standard 7] World Auto Steel. Future Steel
da do bloco Keel, o tamanho mé- test methods for determining average Vehicle, Final Report. 2011.
dio foi de 314 ± 164 µm, enquanto grain size. West Conshohocken, 8] Zhao, Xianming; Shen, Yong-
na amostra normalizada o tamanho 2013. feng; Qiu, Lina; Sun, Xin; Zuo,
diminuiu para 24 ± 6,2 µm. Nas 3] Cooman, Bruno. C.: Struc- Liang: Effects of Intercritical An-

amostras dos bloquinhos, os re- ture-Properties Relationship in TRIP nealing Temperature on Mechanical
sultados foram: bruta de fusão = Steels Containing Carbide-Free Properties of Fe-7.9Mn-0.14Si-
128,5 ± 38,1 µm; e normalizada Bainite. Elsevier Ltd. Belgium. 0.05Al-0.07C Steel. Materials.
= 12,7 ± 3,8 µm. 285-303. October. 2004. 7891-7906.July. 2014. g

Este trabalho foi apresentado no CONAF 2017 - Congresso ABIFA de Fundição. Reyler Bueno Faria é analista de tecnologia do SENAI/
CETEF. Dagoberto Brandão dos Santos é professor associado do Departamento de Engenharia Metalúrgica e de Materiais da Universidade
Federal de Minas Gerais.

FMP, MAIO 2019 55
