Page 54 - Revista Fundição & Matérias-Primas

CADERNO TÉCNICO

eletrônica de varredura, foi eviden-
ciada uma fratura característica de
materiais dúcteis formada por mi-
crocavidades (dimples). A figura 12
ilustra a fratura.

Os resultados nulos do limite de
escoamento e alongamento obti-
dos nos demais corpos de prova
podem ser atribuídos à presença
de defeitos oriundos do proces-
so de fundição, destacando-se os
microrrechupes e inclusões não
metálicas caracterizadas na me-
talografia e ilustradas na figura 6.
A influência do tamanho de grão
no comportamento mecânico da liga
também merece menção, principal-
mente na condição bruta de fundição.

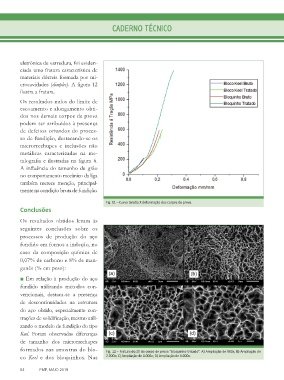

Fig. 11 – Curva tensão X deformação dos corpos de prova.
Conclusões

Os resultados obtidos levam às
seguintes conclusões sobre os
processos de produção do aço
fundido em fornos a indução, no
caso da composição química de
0,07% de carbono e 8% de man-
ganês (% em peso):

■ Em relação à produção do aço
fundido utilizando métodos con-
vencionais, destaca-se a presença
de descontinuidades na estrutura
do aço obtido, especialmente con-
trações de solidificação, mesmo utili-
zando o modelo de fundição do tipo
Keel. Foram observadas diferenças
de tamanho dos microrrechupes
formados nas amostras do blo- Fig. 12 – Fratura dúctil do corpo de prova “bloquinho tratado”. A) Ampliação de 900x; B) Ampliação de
co Keel e dos bloquinhos. Nas 2.000x; C) Ampliação de 4.000x; D) Ampliação de 6.000x.

54 FMP, MAIO 2019
