Page 50 - Revista Fundição & Matérias-Primas

CADERNO TÉCNICO

Durante toda a fusão, foi utili- realizada para a remoção das mi- Análise metalográfica por
zada uma vazão de 8 L/min de crossegregações oriundas da soli- microscopia óptica e
gás inerte à base de argônio na dificação, e a normalizaçãopara o eletrônica de varredura
superfície do aço líquido. Esse refinamento dos grãos.
procedimento foi adotado para A tabela 1 apresenta os ciclos tér- As fotomicrografias da figura 6
diminuir e, até mesmo evitar, a micos aos quais as amostras foram apresentam as microestruturas
oxidação no banho. submetidas. do aço sem a realização de ataque
químico. Nelas notam-se as pre-
Foram obtidos dois diferentes Os tratamentos foram realizados senças de microrrechupes e inclu-
blocos para a retirada de corpos em forno mufla, modelo GPO, sões de sulfetos.
de prova: um do tipo Keel, confor- da fabricante GP científica, com
me norma ASTM A 781/2014, e temperatura máxima de trabalho Os microrrechupes são formados
o outro de bloquinhos com di- de 1200°C. devido à contração que ocorre
durante a solidificação, enquanto
as inclusões se formam em toda
a etapa do processamento, da fu-
são ao vazamento do metal nos
moldes.
Também é possível observar as
diferenças de tamanho dos mi-
crorrechupes formados nas di-
ferentes amostras. Naquelas do

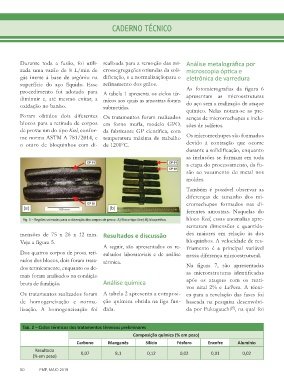

Fig. 5 – Regiões usinadas para a obtenção dos corpos de prova: A) Bloco tipo Keel; B) bloquinhos. bloco Keel, essas anomalias apre-
sentaram dimensões e quantida-
mensões de 75 x 26 x 12 mm. Resultados e discussão des maiores em relação às dos
Veja a figura 5. bloquinhos. A velocidade de res-
A seguir, são apresentados os re- friamento é a principal variável
Dos quatros corpos de prova reti- sultados laboratoriais e de análise nessa diferença microestrutural.
rados dos blocos, dois foram trata- térmica.
dos termicamente, enquanto os de- Na figura 7, são apresentadas
mais foram analisados na condição as microestruturas identificadas
após os ataques com os reati-
bruta de fundição. Análise química
vos nital 2% e LePera. A técni-
Os tratamentos realizados foram A tabela 2 apresenta a composi- ca para a revelação das fases foi
de homogeneização e norma- ção química obtida na liga fun- baseada na pesquisa desenvolvi-
lização. A homogeneização foi dida. da por Fukugauchi , na qual foi
[5]

Tab. 2 – Ciclos térmicos dos tratamentos térmicos preliminares
Composição química (% em peso)
Carbono Manganês Silício Fósforo Enxofre Alumínio
Resultado
(% em peso) 0,07 8,1 0,12 0,02 0,01 0,02

50 FMP, MAIO 2019
