Page 46 - Revista Fundição & Matérias-Primas

CA
CADERNO TÉCNICO 2DERNO TÉCNICO 2

A bibliografia 2 cita que o teor do efeito de modificação das ligas
de manganês deve ser no mínimo Al-SI e, consequentemente, a re-
igual à metade do teor de ferro, ou dução no limite de resistência e
seja, de pelo menos 50% do teor de alongamento.
ferro da liga.
A fim de evitar esse efeito noci-
Na tabela 1, nota-se que a roda vo do fósforo, os teores devem
falhada tinha 0,125% de ferro, ser mantidos abaixo de 0,0002%
enquanto o teor de manganês

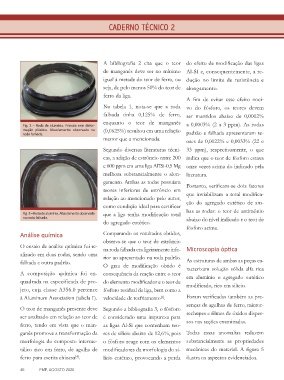

Fig. 2 – Roda de alumínio. Fratura sem defor- a 0,0003% (2 a 3 ppm). As rodas
mação plástica. Abaulamento observado na (0,0625%) resultou em uma relação
roda falhada. padrão e falhada apresentaram te-
menor que a mencionada. ores de 0,0022% e 0,0033% (22 e

Segundo diversas literaturas técni- 33 ppm), respectivamente, o que
cas, a adição de estrôncio entre 200 indica que o teor de fósforo estava
e 600 ppm em uma liga Al7Si-0,5 Mg onze vezes acima do indicado pela
melhora substancialmente o alon- literatura.
gamento. Ambas as rodas possuíam Portanto, verificam-se dois fatores

teores inferiores de estrôncio em que inviabilizam a total modifica-
relação ao mencionado pelo autor,
como condição ideal para certificar ção do agregado eutético de am-
Fig. 3 – Roda de alumínio. Abaulamento observado que a liga tenha modificação total bas as rodas: o teor de antimônio
na roda falhada. abaixo do nível indicado e o teor de
do agregado eutético.
fósforo acima.
Análise química Comparando os resultados obtidos,
observa-se que o teor de estrôncio
O ensaio de análise química foi re- na roda falhada era ligeiramente infe- Microscopia óptica
alizado em duas rodas, sendo uma rior ao apresentado na roda padrão.

falhada e outra padrão. As estruturas de ambas as peças ca-
O grau de modificação obtido é racterizam solução sólida alfa rica
A composição química foi en- consequência da reação entre o teor em alumínio e agregado eutético
quadrada na especificada de pro- do elemento modificador e o teor de modificado, rico em silício.

jeto, cuja classe A356.0 pertence fósforo residual da liga, bem como a
à Aluminum Association (tabela 1). velocidade de resfriamento . Foram verificadas também as pre-
[1]
senças de agulhas de ferro, micror-
O teor de manganês presente deve Segundo a bibliografia 3, o fósforo
ser analisado em relação ao teor de é considerado uma impureza para rechupes e filmes de óxidos disper-
ferro, tendo em vista que o man- as ligas Al-Si que contenham teo- sos nas seções examinadas.
ganês promove a transformação da res de silício abaixo de 12,6%, pois Todas essas anomalias reduzem
morfologia do composto interme- o fósforo reage com os elementos substancialmente as propriedades
tálico rico em ferro, de agulha de modificadores da morfologia do si- mecânicas do material. A figura 5
ferro para escrita chinesa . lício eutético, provocando a perda ilustra os aspectos evidenciados.
[4]

46 FMP, AGOSTO 2020
