Page 47 - Revista Fundição & Matérias-Primas
P. 47

Microscopia eletrônica de
          varredura

          Como macroscopicamente não
          foram evidenciadas característi-
          cas típicas de fadiga mecânica ou
          pontos que indicassem a região
          de início da fratura, optou-se por

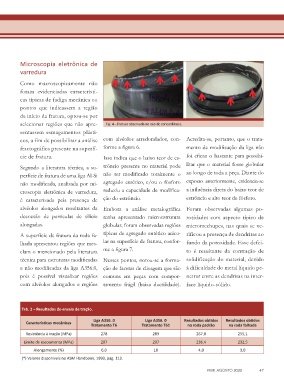

          selecionar regiões que não apre-   Fig. 4 – Fratura observada no raio de concordância.

          sentassem esmagamentos plásti-
          cos, a fim de possibilitar a análise   com alvéolos arredondados, con- Acredita-se, portanto, que o trata-
          fractográfica presente na superfí-  forme a figura 6.                mento de modificação da liga não
          cie de fratura.                   Isso indica que o baixo teor de es-  foi eficaz o bastante para possibi-

          Segundo a literatura técnica, a su-  trôncio presente no material pode   litar que o material fosse globular
          perfície de fratura de uma liga Al-Si   não  ter  modificado  totalmente  o   ao longo de toda a peça. Diante do
          não modificada, analisada por mi-  agregado eutético, e/ou o fósforo   exposto anteriormente, evidencia-se
          croscopia eletrônica  de  varredura,   reduziu a capacidade de modifica-  a influência direta do baixo teor de
          é  caracterizada pela presença  de   ção do estrôncio.               estrôncio e alto teor de fósforo.

          alvéolos alongados resultantes  da  Embora  a  análise  metalográfica  Foram observadas algumas po-
          decoesão  de  partículas  de  silício  tenha apresentado microestrutura  rosidades com aspecto típico de
          alongadas.                        globular, foram observadas regiões  microrrechupes, nas quais se ve-
          A superfície de fratura da roda fa-  típicas de agregado eutético acicu-  rificou a presença de dendritas ao
          lhada apresentou regiões que mes-  lar na superfície de fratura, confor-  fundo da porosidade. Esse defei-

          clam o mencionado pela literatura   me a figura 7.                   to é resultante da contração de
          técnica para estruturas modificadas  Nesses pontos, notou-se a forma-  solidificação do material, devido
          e não modificadas da liga A356.0,  ção de facetas de clivagem que são  à dificuldade do metal líquido pe-
          pois é  possível  visualizar regiões  comuns em peças  com compor-   netrar entre as dendritas na inter-
          com  alvéolos  alongados e  regiões  tamento  frágil (baixa ductilidade).  face líquido-sólido.





          Tab. 2 – Resultados do ensaio de tração.

                                        Liga A356. 0          Liga A356. 0    Resultados obtidos   Resultados obtidos
            Características mecânicas
                                       Tratamento T6        Tratamento T61      na roda padrão   na roda falhada
            Resistência à tração (MPa)     278                   283               267,8             255,1

           Limite de escoamento (MPa)      207                   207               236,4             232,5
               Alongamento (%)              6,0                  10                 4,0               3,0
          (*) Valores disponíveis no ASM Handbook, 1993, pág. 113.

                                                                                        FMP, AGOSTO 2020      47
   42   43   44   45   46   47   48   49   50   51   52
